Capture Modules
Product and Test Solutions

Capture Modules – thế hệ thiết bị phần cứng mới của HNK Techs – sở hữu những đặc điểm nổi bật vượt trội so với các thiết bị Active Tap thông thường. Dòng sản phẩm Capture Module hỗ trợ đầy đủ các công nghệ mạng IVN (In-Vehicle Networking) với 5 biến thể, đáp ứng cả hai loại băng thông phổ biến trong Automotive Ethernet (100BASE-T1 và 1000BASE-T1) cũng như các giao thức IVN như CAN, CAN-FD, FlexRay và LIN.
ĐỌC THÊM
• Capture Modules của HNK Techs được thiết kế để giải quyết vấn đề mất dữ liệu trong hệ thống ghi log, vốn thường xảy ra do hiệu năng thấp, thời gian khởi động chậm hoặc các nguyên nhân khác. Ngoài ra, Capture Modules còn tích hợp đồng bộ thời gian theo chuẩn IEEE 802.1AS. Ứng dụng chính của thiết bị này là ghi nhận, đóng dấu thời gian và truyền tiếp dữ liệu từ nhiều loại giao thức bus khác nhau đến máy ghi log hoặc máy tính kiểm thử. Dữ liệu được truyền đi dưới dạng luồng thống nhất, đã được tối ưu qua traffic shaping để tránh hiện tượng truyền dữ liệu dồn dập gây mất thông tin. Nhờ vào thời gian khởi động nhanh và bộ đệm khởi động, thiết bị có thể ghi lại toàn bộ lưu lượng mạng ngay từ lúc ECU khởi động.
• Capture Modules cung cấp hệ thống mô-đun, có thể mở rộng, cho phép ghi lại toàn bộ lưu lượng truyền trong xe với dấu thời gian chính xác và đáng tin cậy. Nhờ vào khả năng chèn dữ liệu theo thời gian (time-aware injection), lưu lượng được ghi nhận mà không gây ảnh hưởng đến mạng, và được đánh dấu bằng dấu thời gian phần cứng chính xác đến 40 ns, hỗ trợ phân tích lưu lượng AVB/TSN.
• Các hệ thống điện – điện tử (E/E systems) hiện đại ngày nay đều yêu cầu đáp ứng nhiều cấp độ an toàn khác nhau theo tiêu chuẩn ISO 26262. Thiết bị của chúng tôi có thể sử dụng trong bất kỳ xe nào, không phụ thuộc vào cấp độ an toàn ASIL của phân đoạn mạng, miễn là hệ thống được phát triển theo chuẩn thiết kế hiện hành.

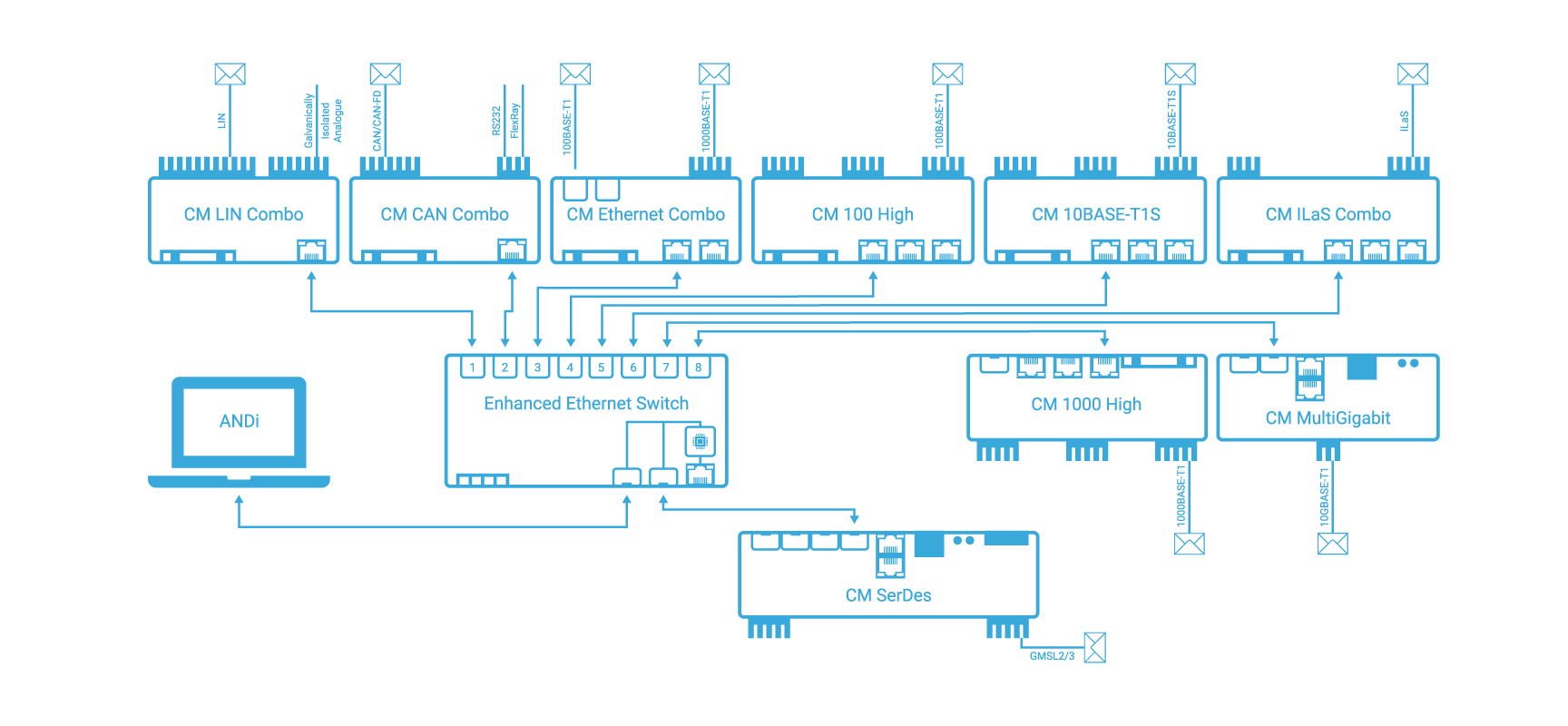

• Nhờ tích hợp chuẩn 802.1AS, thiết bị đảm bảo khả năng đồng bộ thời gian giữa nhiều thiết bị trong một hệ thống kiểm thử. Điều này cho phép sử dụng nhiều Capture Modules đồng thời và hỗ trợ kết chuỗi thiết bị (device cascading) – rất hữu ích trong các thiết lập cần ghi nhận nhiều cổng hoặc nhiều dòng dữ liệu từ các topology bus khác nhau.
• Capture Modules xuất toàn bộ dữ liệu đã ghi dưới dạng khung Ethernet tiêu chuẩn thông qua giao thức TECMP (Technically Enhanced Capture Modules Protocol), giúp đảm bảo khả năng truy xuất nguồn dữ liệu, dấu thời gian theo gốc nguồn, bộ đếm gói tin, v.v. Nhờ vậy, Ethernet trở thành công nghệ lý tưởng để ghi log, và bất kỳ thiết bị có hỗ trợ Ethernet đều có thể lưu trữ dữ liệu ghi lại.
• Thông qua webserver tích hợp, người dùng có thể dễ dàng cấu hình Capture Modules. Ngoài ra, thiết bị còn có nút xoay vật lý để cấu hình địa chỉ IP thủ công. Các Capture Modules hỗ trợ bộ đệm khởi động và tính năng khởi động tốc độ cao (High-Speed Startup), đảm bảo thu thập được dữ liệu giao tiếp ngay lập tức sau khi hệ thống thử nghiệm được bật nguồn, bao gồm cả thông tin quan trọng từ ECU ngay khi khởi động.
• Tổng kết lại, Capture Modules – thế hệ thiết bị phần cứng mới của HNK Techs – cung cấp một giải pháp ghi nhận lưu lượng mạng trong xe đầy sáng tạo và độc đáo, được thiết kế chuyên biệt để đáp ứng các yêu cầu công nghệ hiện đại trong ngành ô tô. Với hàng loạt tính năng mở rộng, Capture Modules là lựa chọn tuyệt vời cho nhiều tác vụ kiểm thử hệ thống trong xe.
